DMM*-YQ型双线油分配混合器

更新:2014-1-3 14:21:51 点击:
  • 执行标准   -------
  • 公称压力   -------
  • 商品品牌   富尔来润滑
  • 订购电话   013806282296
  • 在线订购
产品介绍

一、结构特点及应用范围

DMM*-YQ型双线油气分配混合器,是由模块式的双线油分配器和混合器组合叠加而成。设有对称的双线油进口,二个进气口,2~20个油气出口。主要适用于双线式油气润滑系统中。



二、技术参数

供油体规格号
公称压力MPa
动作压力MPa
适用气压MPa
每口空气耗量L/min
出油口数
额定给油量ml/循环
调整螺丝每圈调节量ml
10T
20
<1.2
<0.2~0.8
30
2
0~1
0.05
10S
1
0~2
0.01
20T
2
0.6~2
0.06
20S
1
1.2~4
0.12
30T
2
0.6~3
0.07
30S
1
1.2~6
0.14

                         适用过滤精度25m,粘度≤760cSt的润滑油;环境温度-10℃~60℃。

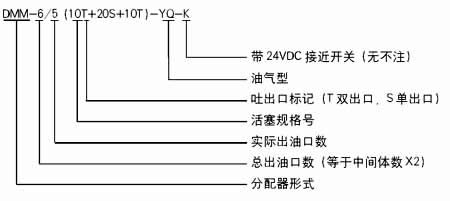

三、型号说明

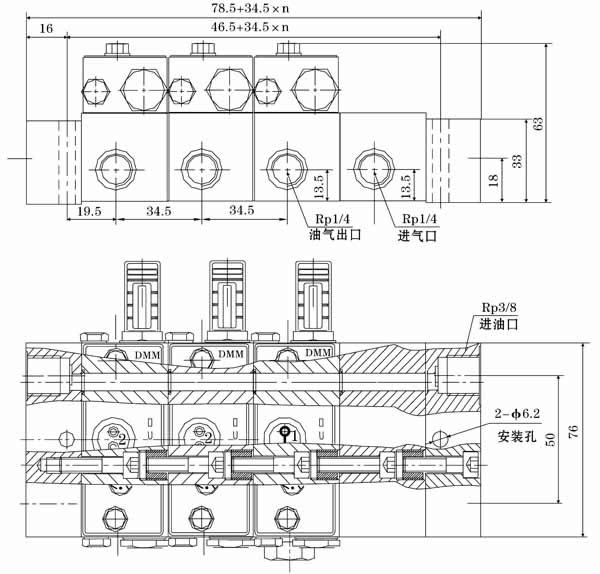

四、外形尺寸



                                  *:组合以供油上体1~10片内为佳。



五、使用要领

      1、必须在规定的环境下使用规定的介质。
  2、分配器的两个进油口分别与两条供油管连接,且两侧是贯通的,某一侧的进油口不使用时应堵上螺塞。
  3、在灰尘大、潮湿,环境恶劣的场合使用时应配防护箱。
  4、压缩空气接口必须与本油气系统的压缩空气网络管路连接,严禁与其它来历不明的气源管路连接,以免发生意外。
  5、每片供油上体其给油量的调整应在指示杆缩加在去的状态下进行,调整完毕应将锁紧螺丝拧紧。
  6、若需改变油气出口数,请向厂家索取说明书,按照说明书中处置方法的步骤进行处置。
