XYZ-G型稀油站
- 执行标准 -------
- 公称压力 0.4MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
一、使用条件
本产品适用于稀油循环润滑系统中，其工作介质为汽轮机油、20～25号机械油及轧钢机油,运动粘度等级为N22～N460(相当ISO VG22～VG460)。
稀油站的公称供油压力为0.63MPa；过滤精度0.08～0.12mm；冷却水温≤28℃；冷却水压力0.2～0.3MPa；换热器进油温度为50℃，温降7～8℃；使用蒸汽加热时蒸汽压力为0.2～0.4MPa。
二、工作原理
工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网式油滤器、列管式油冷却器，被直接送到设备的润滑点。油站的最高供油压力为0.4MPa，最低供油压力为0.1MPa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。正常工作时，油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时，则系统压力下降，当降到调定值时，通过压力控制器调节，备用泵自动开启，与工作泵一起工作，直到压力正常时，备用泵自动停止。若油压继续下降到另一调定值时，则通过另一压力控制器调节，发出事故警报。
双筒网片式油滤器的一组过滤滤芯工作，一组过滤滤芯备用，在进出口处接有差压发讯器，当压差超过0.15MPa(≥250L/min稀油站为0.15～0.1MPa)，人工切换，备用滤芯工作，取出原工作滤芯，清洗或更换滤片。
油站出油口接有压力式电接点温度计,根据供油温度要求,调定最高和最低两个界限。在低温时,信号灯亮,人工开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热；供油口温度高时，报警并开冷却器。
≥250L/min稀油站，采用蒸汽加热油箱中的润滑油，仪表盘尚多一检测冷却器进出水管压差的仪表，其主要部件均另外装于基础上；而≤125L/min稀油站的全部部件都装在油箱上，为整体式结构。
三、结构特点
a）设有备用油泵，可保证向润滑点连续供油。b）过滤器放在冷却器之前，可提高过滤和通过能力；更适合较高粘度的润滑介质。
c）采用双筒式过滤器，可不停车进行滤芯的清洗和更换。
d）采用列管式油冷却器，冷却效果好，阻力小，便于维修。
e）回油设有磁网过滤，可吸附清除油液中铁质微粒，保证油液清洁度及提高润滑部件寿命。
f）配有仪表盘和电控箱，观察运行参数方便，可实现自动控制和事故报警。
四、技术参数
|
型 号
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
|
|
-6G
|
-10G
|
-16G
|
-25G
|
-40G
|
-63G
|
-100G
|
-125G
|
-250G
|
-400G
|
-630G
|
-1000G
|
||
|
供油压力(MPa)
|
|
|
|
|
|
|
≤0.4
|
|
|
|
|
|
|
|
公称流量(L/min)
|
6
|
10
|
16
|
25
|
40
|
63
|
100
|
125
|
250
|
400
|
630
|
1000
|
|
|
供油温度(℃)
|
|
|
|
|
|
|
40±3
|
|
|
|
|
|
|
|
油箱容积(m3)
|
0.15
|
|
0.63
|
|
1
|
|
1.6
|
|
6.3
|
10
|
16
|
25
|
|
|
过滤面积(m2)
|
0.05
|
|
0.13
|
|
0.19
|
|
0.4
|
|
0.52
|
0.83
|
1.31
|
2.2
|
|
|
换热面积(m2)
|
0.6
|
|
3
|
|
4
|
|
6
|
|
24
|
35
|
50
|
80
|
|
|
冷却水耗量(m3/h)
|
0.36
|
0.6
|
1
|
1.5
|
3.6
|
5.7
|
9
|
11.25
|
12～22.5
|
20～36
|
30～56
|
60～90
|
|
|
电加热器
|
功率(kW)
|
2
|
|
12
|
|
12
|
|
24
|
|
/
|
/
|
/
|
/
|
|
电压(V)
|
|
|
|
220
|
|
|
|
|
|
|
|
|
|
|
蒸汽耗量(m3/h)
|
/
|
|
/
|
|
/
|
|
/
|
|
100
|
160
|
250
|
400
|
|
|
电动机
|
型 号
|
JW7124-B5
|
|
Y90S-4-B5
|
|
Y100L1-4-B5
|
|
Y112M-4-B5
|
|
Y132S-4
|
Y132M-4
|
Y160L-4
|
Y180L-4
|
|
功率(kW)
|
0.55
|
|
1.1
|
|
2.2
|
|
4
|
|
5.5
|
7.5
|
15
|
22
|
|
|
转速(r/min)
|
1400
|
|
1400
|
|
1430
|
|
1440
|
|
1440
|
1440
|
1460
|
1470
|
|
|
重 量(kg)
|
308
|
309
|
628
|
629
|
840
|
842
|
1260
|
1262
|
3980
|
5418
|
8750
|
12096
|
|

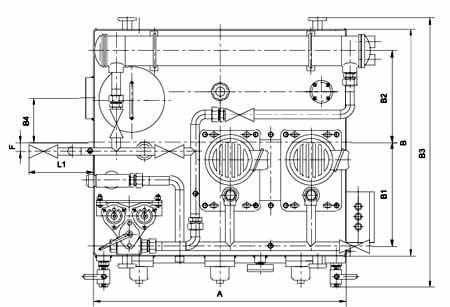

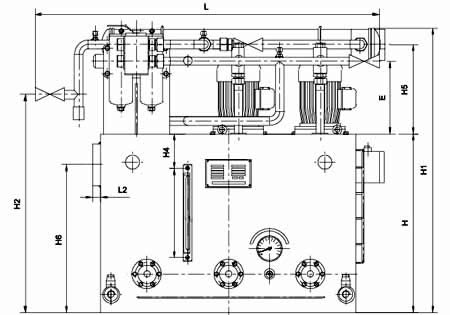

五、外形图
|
型 号
|
DM
|
d
|
A
|
B
|
H
|
L
|
L1
|
L2
|
B1
|
B2
|
B3
|
E
|
B4
|
F
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
d1
|
|
XYZ-6G
|
25
|
G1/2″
|
700
|
550
|
450
|
890
|
190
|
20
|
255
|
220
|
742
|
213
|
150
|
0
|
800
|
550
|
268
|
80
|
268
|
380
|
G3/4″
|
|
XYZ-10G
|
|||||||||||||||||||||
|
XYZ-16G
|
50
|
G1″
|
1000
|
900
|
700
|
1371
|
256
|
30
|
410
|
363
|
1120
|
285
|
175
|
35
|
1120
|
855
|
350
|
130
|
350
|
580
|
G1″
|
|
XYZ-25G
|
|||||||||||||||||||||
|
XYZ-40G
|
50
|
G11/4″
|
1200
|
1000
|
850
|
1545
|
235
|
30
|
470
|
390
|
1244
|
290
|
248
|
60
|
1360
|
990
|
355
|
160
|
355
|
740
|
G1″
|
|
XYZ-63G
|
|||||||||||||||||||||
|
XYZ-100G
|
80
|
G11/2″
|
1500
|
1200
|
950
|
2198
|
390
|
32
|
560
|
444
|
1400
|
305
|
170
|
100
|
1500
|
978
|
355
|
180
|
375
|
820
|
G11/4″
|
|
XYZ-125G
|

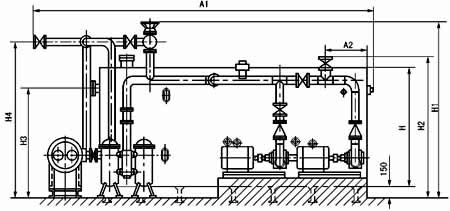

XYZ-250G～1000G 稀油站外形及安装尺寸
|
型号
|
回油通径
|
出油通径
|
进出水口
|
A
|
B
|
H
|
A1
|
A2
|
A3
|
A4
|
A5
|
|
XYZ-250G
|
125
|
65
|
65
|
3300
|
1600
|
1200
|
4295
|
442
|
100
|
560
|
945
|
|
XYZ-400G
|
150
|
80
|
100
|
3600
|
2000
|
1500
|
4655
|
492
|
100
|
572
|
800
|
|
XYZ-630G
|
200
|
100
|
100
|
4300
|
3600
|
1600
|
5900
|
560
|
170
|
750
|
1445
|
|
XYZ-1000G
|
250
|
125
|
200
|
5300
|
2600
|
1900
|
7360
|
630
|
235
|
1285
|
2000
|
|
型号
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
H1
|
H2
|
H3
|
H4
|
蒸汽接口
|
|
XYZ-250G
|
3235
|
2355
|
570
|
364
|
1960
|
300
|
2172
|
1600
|
1050
|
1850
|
G1
|
|
XYZ-400G
|
3690
|
2650
|
750
|
907
|
2230
|
300
|
2275
|
1750
|
1300
|
1965
|
|
|
XYZ-630G
|
4672
|
3017
|
1020
|
320
|
2700
|
390
|
2425
|
2067
|
1400
|
2080
|
|
|
XYZ-1000G
|
4803
|
3207
|
1000
|
500
|
2720
|
450
|
2755
|
2285
|
1680
|
2480
|
|
型号
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
A6
|
A7
|
A8
|
A9
|
B
|
B1
|
B2
|
|
XYZ-250G
|
3200
|
292
|
660
|
440
|
328
|
1900
|
1350
|
713
|
610
|
200
|
1600
|
1960
|
200
|
|
XYZ-400G
|
3500
|
385
|
590
|
510
|
370
|
2050
|
1420
|
830
|
633
|
200
|
2000
|
2230
|
85
|
|
XYZ-630G
|
4200
|
5590
|
825
|
575
|
295
|
2500
|
1610
|
900
|
800
|
200
|
2600
|
2700
|
240
|
|
XYZ-1000G
|
5190
|
840
|
860
|
640
|
100
|
2800
|
2120
|
1200
|
1340
|
500
|
2600
|
2720
|
55
|
|
型号
|
B3
|
B4
|
B5
|
B6
|
B7
|
槽钢规格
|
M1
|
M2
|
a
|
D
|
H
|
n
|
|
XYZ-250G
|
377
|
2154
|
380
|
420
|
550
|
12#
|
M20
|
M16
|
800
|
300
|
286
|
4
|
|
XYZ-400G
|
495
|
1502
|
380
|
440
|
600
|
12#
|
M20
|
M16
|
875
|
320
|
315
|
4
|
|
XYZ-630G
|
630
|
2730
|
420
|
480
|
640
|
12#
|
M20
|
M20
|
840
|
400
|
260
|
5
|
|
XYZ-1000G
|
860
|
1690
|
420
|
550
|
710
|
20a#
|
M20
|
M20
|
8650
|
600
|
330
|
6
|
八、型号标注方法
