一、结构特点及应用范围

   ZRSYQZ-*-*型双线油－气供应站，是集润滑油液储存、增压过滤双线供送、压缩空气处理和PLC电气控制于一体的机电仪一体化产品，适用于双线式油气润滑系统中。

二、性能参数

三、外形图

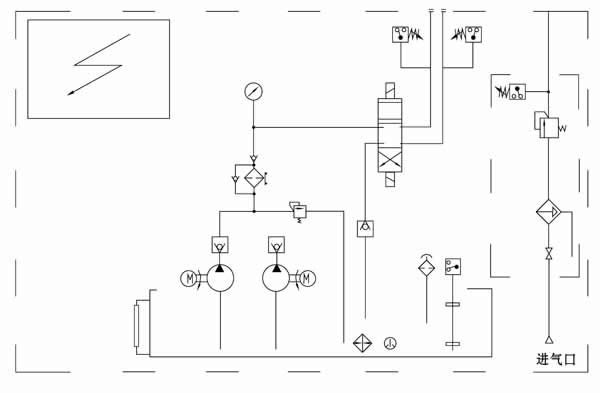

四、原理图

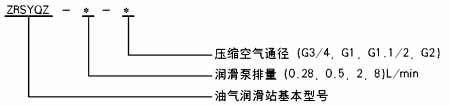

五、型号说明

六、功能说明

该站主要由油箱（带电加热器、液位计、电接点温度计、空气滤清器、液位控制器）、两台高压油泵装置（一备一用）、溢流阀、电磁阀、过滤器、压力控制器以及气动三联件和PLC电气控制柜等组成。在电动机的牵引下油泵工作，从油箱内吸入润滑油加压排出，途径单向阀、过滤器和三位四通电磁阀后向双线系统管线供送。正常工作时，一台高压油泵常开工作，另一台备用，可通过电气转换开关来选择使用，并可通过按钮开关人工启动和停止油泵。PLC电气控制箱对油气系统实行程序化全自动控制，还可向主控室提供系统“运行”、“停止”、“故障”等远程信号接口。

七、使用要领

1、油－气供应站应安装在灰尘少、振动小、通风干燥、环境温度适中，且便于调整、检查、维护和方便补油的地方。
　　2、油泵电机的旋向是单向的，使用时必须按电机外的旋向牌规定的旋向接线使用。
　　3、 油箱油位低时应及时从空气滤清器的过滤网处加入同牌号的润滑油，油位到达低油位时电气连锁油泵不能启动，严禁人工在无油或低位以下时启动油泵工作。
　　4、空气处理单元的进气接口必须与工厂压缩空气（允许使用氮气）供气管线相接，决不允许使用其它介质的气体，以免发生安全事故。
　　5、油－气供应站正常环境情况下工作，油箱电加热一般不投入使用，只有在冬季北方地区气温偏低情况下，为适当降低油的粘度才启动电加热对箱内油液进行加热。
　　6、油过滤器差压信号报警时，维护人员应及时清洗或更换滤芯。
　　7、油泵出口处的安全调压阀，无故不允许调节，决不允许调高至公称压力值以上使用。
　　8、PLC电气控制箱经调试工作正常后，无故不许随意修改或调整程序。
