AF型安全阀
更新：2014-1-9 9:35:32 点击：
- 执行标准 -------
- 公称压力 0.8MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
一、概述
本产品适用于稀油集中润滑系统中，使系统压力不超过调定值，适用介质粘度等级为N22-N460。
安全阀根据翁称通径的大小可分为用调节螺栓和用调压手轮调压两种型式。
二、使用要领
手轮调压式安全阀与系统管路联接时必须垂直安装，且回油管路标高不得高于回油口法兰中心。

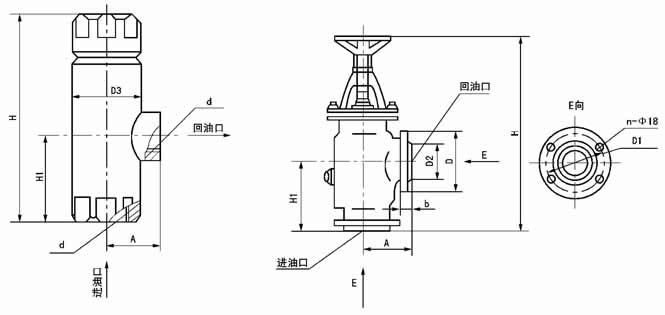

三、外形尺寸
DN=20～40mm DN=50～100mm
|
型 号
|
公称通径
DN |
公称压力
MPa |
工作压力
MPa |
d
|
H
|
H1
|
A
|
法兰尺寸
|
D3
|
重量
kg |
||||
|
D
|
D1
|
D2
|
b
|
n
|
||||||||||
|
AF-E20/0.5
|
20
|
0.8
|
0.2-0.5
|
G3/4"
|
140
|
56
|
35.5
|
-
|
-
|
-
|
-
|
-
|
45
|
1.2
|
|
AF-E20/0.8
|
0.4-0.8
|
|||||||||||||
|
AF-E25/0.5
|
25
|
0.2-0.5
|
G1"
|
165
|
70
|
40
|
-
|
-
|
-
|
-
|
-
|
50
|
1.6
|
|
|
AF-E25/0.8
|
0.4-0.8
|
|||||||||||||
|
AF-E32/0.5
|
32
|
0.2-0.5
|
G1 1/2"
|
194
|
88
|
48
|
-
|
-
|
-
|
-
|
-
|
60
|
2.8
|
|
|
AF-E32/0.8
|
0.4-0.8
|
|||||||||||||
|
AF-E40/0.5
|
40
|
0.2-0.5
|
G1 1/2"
|
194
|
88
|
52
|
-
|
-
|
-
|
-
|
-
|
60
|
2.6
|
|
|
AF-E40/0.8
|
0.4-0.8
|
|||||||||||||
|
AF-E50/0.8
|
50
|
0.2-0.8
|
-
|
420
|
110
|
110
|
165
|
120
|
100
|
18
|
4
|
-
|
15
|
|
|
AF-E80/0.8
|
80
|
-
|
485
|
125
|
125
|
200
|
160
|
135
|
18
|
8
|
-
|
23
|
||
|
AF-E100/0.8
|
100
|
-
|
540
|
155
|
135
|
220
|
180
|
155
|
18
|
8
|
-
|
31
|
||
法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。
四、型号标注说明
