DRB-L系列电动润滑泵
- 执行标准 -------
- 公称压力 20MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
一、概述
DRB-L系列电动润滑泵适用于润滑点多，分布范围广，给油频率高的双线式干油集中润滑系统。通过双线分配器向润滑部位供送润滑脂，可满足各种机器设备的需要，对于大型机组和生产线尤为适宜。
该系列电动润滑泵可组成双线环式集中润滑系统，即系统的主管路组成环状布置，由返回润滑泵的主管道末端的系统压力来控制液压换向阀，使两条主管道交替地供送润滑脂的集中润滑系统；见外形图和外形尺寸表的规定。也可组成双线终端式集中润滑系统，即由主管道末端的压力操纵阀来控制电磁。换向阀交替地使两条主管道供送润滑脂的集中润滑系统，也见外形图和外形尺寸的规定。
该系列电动润滑泵采用双柱塞机构，运转可靠，减速机构置于泵体内，结构紧凑，体积小，配以相应的电控箱可以实现自动控制。
二、技术参数
|
型号
|
公称压力MPa
|
公称流量
|
贮油器
|
配管方式
|
电机型号
|
电动机功率kW
|
减速比
|
转速r/min
|
减速器润滑油量L
|
重量kg
|
|
|
标准型号
|
引进型号
|
ml/min
|
容积L
|
||||||||
|
DRB-L60Z-H
|
U-25AL
|
20
|
60
|
20
|
环式
|
A02-7124
|
0.37
|
1:15
|
100
|
1
|
140
|
|
DRB-L60Z-Z
|
U-25AE
|
终端式
|
160
|
||||||||
|
DRB-L195Z-H
|
U-4AL
|
195
|
35
|
环式
|
Y802-4
|
0.75
|
1:20
|
75
|
2
|
210
|
|
|
DRB-L195Z-Z
|
U-4AE
|
终端式
|
230
|
||||||||
|
DRB-L585Z-H
|
U-5AL
|
585
|
90
|
环式
|
Y90L-4
|
1.5
|
5
|
456
|
|||
|
DRB-L585Z-Z
|
U-5AE
|
终端式
|
416
|
||||||||
使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂(NLGI0#-2#)。
DRB-L系列电动润滑泵外形尺寸
|
型号
|
L
|
B
|
H
|
L1
|
L2
|
L3
|
L4
|
B1
|
B2
|
B3
|
B4
|
|
DRB-L60Z-H
|
640
|
360
|
986
|
500
|
70
|
126
|
290
|
320
|
157
|
23
|
42
|
|
DRB-L60Z-Z
|
780
|
640
|
450
|
200
|
160
|
||||||
|
DRB-L195Z-H
|
800
|
452
|
1056
|
600
|
100
|
125
|
300
|
420
|
226
|
39
|
42
|
|
DRB-L195Z-Z
|
891
|
800
|
500
|
160
|
|||||||
|
DRB-L585Z-H
|
1160
|
585
|
1335
|
860
|
150
|
100
|
667
|
520
|
476
|
244
|
111
|
|
DRB-L585Z-Z
|
667
|
239
|
160
|
|
型号
|
B5
|
B6
|
H1
|
H2
|
H3
|
H4
|
D
|
d
|
地脚螺栓
|
|
|
最大
|
最小
|
|||||||||
|
DRB-L60Z-H
|
118
|
20
|
598
|
155
|
60
|
130
|
-
|
269
|
14
|
M12x200
|
|
DRB-L60Z-Z
|
-
|
85
|
||||||||
|
DRB-L195Z-H
|
118
|
16
|
687
|
167
|
83
|
164
|
-
|
319
|
18
|
M16x400
|
|
DRB-L195Z-Z
|
-
|
108
|
||||||||
|
DRB-L585Z-H
|
226
|
22
|
815
|
170
|
110
|
248
|
277
|
457
|
22
|
M20x500
|
|
DRB-L585Z-Z
|
-
|
135
|
-
|
|||||||

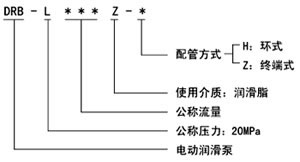

三、型号说明

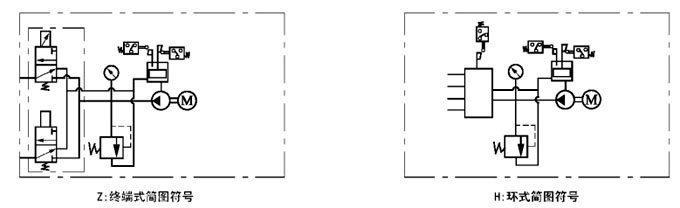

四、图型符号

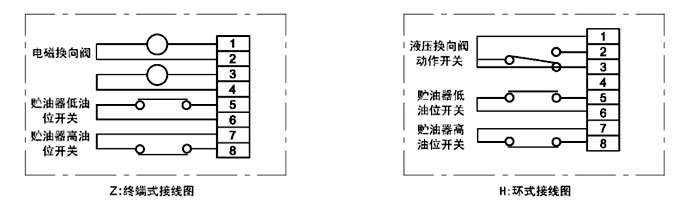

五、接线指示
六、工作原理
该系列电动润滑泵由柱塞泵、贮油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下，从贮油器吸入润滑脂，压送到换向阀，通过换向阀交替地沿两个出油口输送出去，当一个出油口压送润滑脂时，另一出油口与贮油器接通卸荷。
环式结构电动润滑泵配用液压换向阀，有四个接口，外接两根供油主管分别由两根供油管引回的回油管，依靠回油管内油脂的油压推动换向阀换向。
终端式结构电动润滑泵配用电磁换向阀，有二个接口，外接二根供油主管，依靠电磁铁的得失电实现换向供油。
柱塞泵换向阀的动作原理详见使用说明书。
七、使用说明
|
1、该系列电动润滑泵应安装在环境温度合适，灰尘少，振动小，便于调整、检查、维护保养及补脂方便的地方并且尽可能布置在系统的中心位置，缩短系统配管长度，保持最低压力降，使泵能产生足以克服润滑点阻力的压力。 2、使用前先向柱塞泵的减速腔内加入N220的工业齿轮油至油标规定液面。 3、向贮油器内补脂使用DJB-V70型电动加油泵从润滑泵的补给口补进，使用的润滑脂应清洁，不允许夹杂有污物。 4、润滑泵的回转方向是单向的，使用时必须按电机上旋向牌规定的旋向接线使用。 5、泵溢流阀的标准设定压力为23MPa，可以在0～20MPa范围内任意调节，在使用时不允许超过泵公称压力的15%(23MPa)。 6、环式润滑泵的液压换向阀的设定压力按5MPa调定。 7、该系列电动润滑泵为室内安装型，在室外或环境恶劣的场合使用时，必须采取防护措施。 |
|
八、外型图

|
|

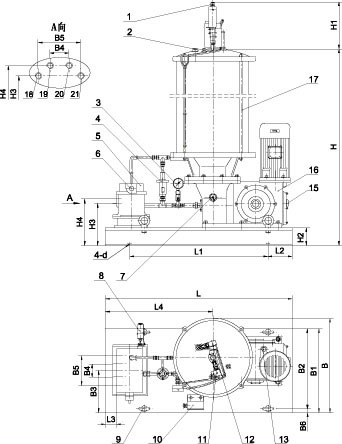

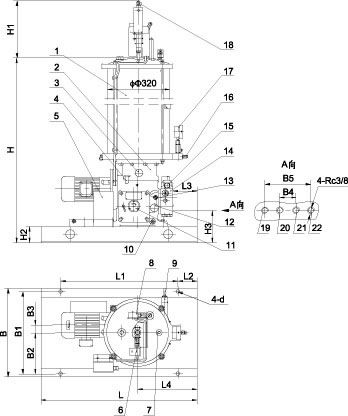

| DRB-L60Z-H、DRB-L195Z-H型电动泵外形图 DRB-L585Z-H型电动泵外形图 |

|
|

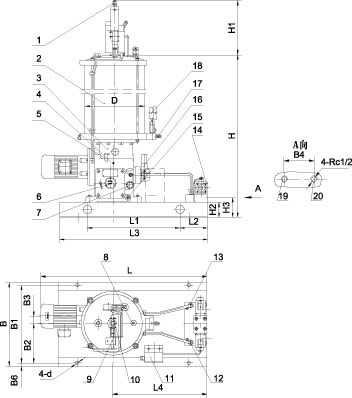

| DRB-L60Z-Z, DRZB-L195Z-Z型电动泵外形图 DRB-L585Z-Z型电动泵外形图 |
九、订货须知
1、本系列电动润滑泵配用以下四种形式标准电控箱，可根据不同控制要求选择。
1.1 DEA-2E型终端式电控箱
1.2 DEA-2L型环式电控箱
1.3 R1902型环式带补脂控制电控箱
1.4 R1904型终端式带补脂控制电控箱
2、本系列电动润滑泵分部件订购按下表选型
