DDRB-N型多点润滑泵
更新：2014-1-22 13:53:36 点击：
- 执行标准 -------
- 公称压力 31.5MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
一、概 述
DDRB-N（原ZB）型多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力为31.5MPa的多线式中小型机械设备集中润滑系统中，直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。特别适用于冶金、矿山、重机、港口运输建筑等单机设备。
二、技术参数
|
出油口数
|
公称压力Mpa
|
每日排量ml/次
|
贮油容积L
|
给油次数
|
电机功率kW
|
重量kg
|
|
1～14
|
31.5
|
1.8;3.5
5.8;10.5 |
10 30
|
22
|
0.18
|
43
|
使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂或粘度等级大于N68的润滑油，工作环境温度为-20～80℃。

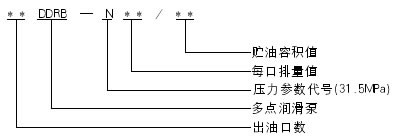

三、型号说明
四、动作说明
DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。
电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。
电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。

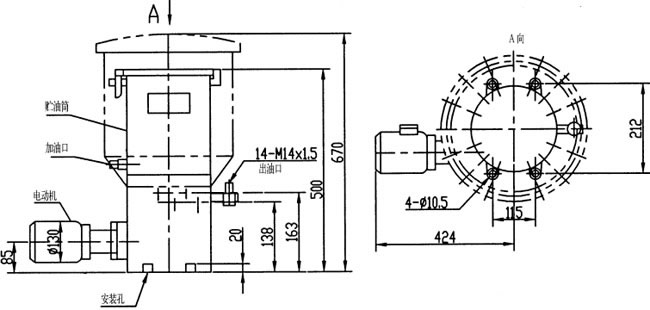

五、外形尺寸
|
六、使用要领 |
|
|

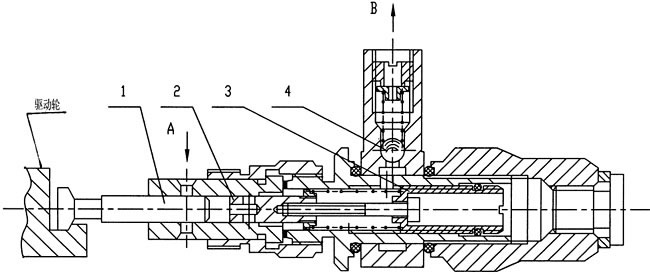

1、该型多点润滑泵应安装在环境温度合适，灰尘少，便于检查、维护保养及方便补脂的地方。 2、向贮油器内补脂必须使用加油泵从贮油器的加油口加入，严禁揭盖加入不经过滤的使用介质。 3、按贮油器筒壁上旋向牌规定的旋向进行电机接线，不得反转。 4、给油口数可在1～14范围内任意选择，根据设备需要不用的压油柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。 5、给油量的调整，按下图调节序3螺套的位置即可获得。 |
|
|
|
1—工作活塞 2—控制活塞 3—调节螺套 4—单向阀
