一、使用条件

   本产品适用于公称压力为0.6MPa的稀油润滑系统中，具有清除润滑油中杂质使供给润滑点的油达到洁净的功能，小型的为整体式，较大的为组合式，分别由二组过滤筒和一个三位六通换向阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到循环润滑系统不间断工作的目的。



二、技术参数

型 号	公称 通径 DN mm	公称 压力 MPa	过滤 面积 m2	运 动 粘 度 cSt										重量 kg
				28		46		67		89		326
				过 滤 精 度 mm
				0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
				过 滤 精 度 mm
SLQ-32	32	0.6	0.082	130	310	120	212	63	161	28.5	68.7	18.7	48.8	81.7
SLQ-40	40		0.21	330	790	305	540	160	384	72.3	175	48	125	115
SLQ-50	50		0.31	485	1160	447	793	250	565	106.5	256	69	160	203.8
SLQ-65	65		0.52	820	1960	760	1340	400	955	180	434	106	250	288
SLQ-80	80		0.833	1320	3100	1200	2150	630	1533	288	695	170	400	346
SLQ-100	100		1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	468
SLQ-125	125		2.20	3340	8000	3100	5420	1680	3890	730	1770	450	1000	1038.5
SLQ-150	150		3.30	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	1185
条 件 粘 度 OE				4		6.3		9		12		44

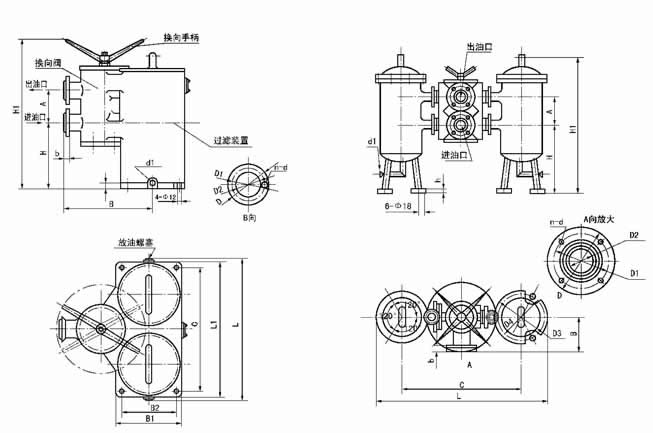

三、外形结构











六、工作原理

   1、本型式过滤器由一六通换向阀及二组过滤装置组成，置于油泵出口及冷却器前端，正常工作时，一组过滤装置启用，另一组被换向阀封闭备用。
　　2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤6kgf/cm2可不停机换向。
　　3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

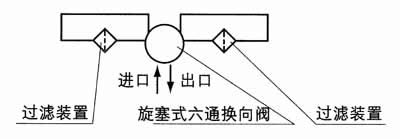

　　4、系统图



七、使用说明

1、当过滤器的进出口压力差≥0.5kgf/cm2时，说明过滤装置中的滤芯已被机械杂质阻塞，应及时清洗或更换滤芯，同时也应清洗筒体。 　　2、在正常工作时过滤器的进出口压差应≤0.035MPa。 八、订货须知 　　订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。
