JPQ-K(ZP)系列递进式分配器
更新：2014-1-22 16:29:00 点击：
- 执行标准 -------
- 公称压力 16MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
一、概述
JPQ-K系列（原ZP型）递进分配器适用于公称压力为16MPa的单线递进式干油集中润滑系统中，把润滑脂定量地分配到各个润滑点。
二、技术参数
|
型号
|
公称压力Mpa
|
每出油口额定给油量ml/循环
|
启动压力Mpa
|
组合片数
|
出油口数
|
|
|
|
原型号
|
|||||
|
※ JPQ1-K ※
|
ZP-A
|
16
|
0.07 0.1 0.2 0.3
|
≤1
|
3-12
|
6-24
|
|
※ JPQ2-K ※
|
ZP-B
|
0.5 1.2 2.0
|
||||
|
※ JPQ3-K ※
|
ZP-C
|
0.07 0.1 0.2 0.3
|
4-8
|
6-14
|
||
|
※ JPQ4-K ※
|
ZP-D
|
0.5 1.2 2.0
|
||||
使用介质为锥入度不小于265（25℃，150g）1/10mm润滑脂或粘度等级大于N68的润滑油。适用环境温度-20～80℃。

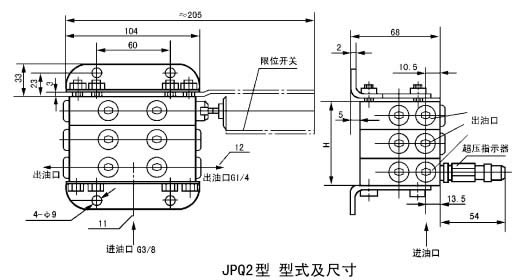

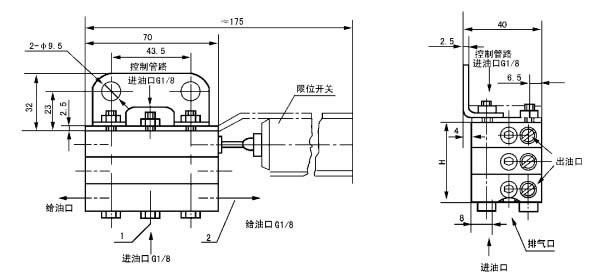

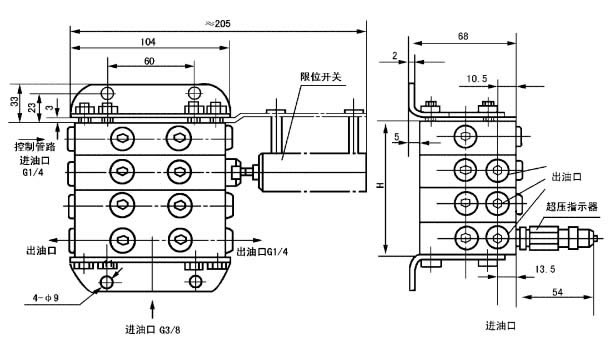

三、外形尺寸
|
出油口个数
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
片数
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
H mm
|
48
|
64
|
80
|
96
|
112
|
128
|
144
|
160
|
176
|
192
|
|
重量kg
|
0.91
|
1.2
|
1.5
|
1.7
|
2.0
|
2.3
|
2.5
|
2.8
|
3.1
|
3.3
|
|
出油口个数
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
片数
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
H mm
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
|
重量kg
|
3.5
|
4.5
|
5.5
|
6.5
|
7.5
|
8.5
|
9.5
|
10.5
|
11.5
|
12.5
|
|
出油口个数
|
8
|
10
|
12
|
14
|
16
|
|
片数
|
4
|
5
|
6
|
7
|
8
|
|
H mm
|
100
|
125
|
150
|
175
|
200
|
|
重量kg
|
4.5
|
5.5
|
6.5
|
7.5
|
8.5
|

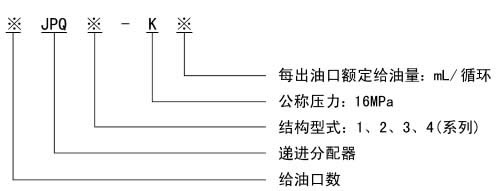

四、型号说明
五、使用说明
1、分配器为单柱塞多片组合结构，每片有两个出油口，分为JPQ1、JPQ2、JPQ3 和JPQ4四种形式。
①每种形式的分配器，一般按额定给油量相等的单片组合，需要时也可将额定油量不同的单片混合组合。
② JPQ4型组合时需有一片控制片，此片无给油口。
③相邻的二个或二个以上的给油口可以合并成一个给油口给油，此给油口的给油量为所有被合并给油口的额定给油量之和。
2、JPQ1型和JPQ2型分配器在系统中串联使用，JPQ3型和JPQ4型分配器在系统中并联使用。
3、分配器均装有一个运动指示杆，用于观察分配器工作情况。根据需要还可以安装限位开关，对润滑系统进行控制和监视。
4、JPQ2型、JPQ4型分配器根据需要可以安装超压指示器。
六、订货须知
同种型式、额定给油量不同的单片混合组合或多个出油口合并给油，订货时须另行说明。
