R1904型电气控制箱
更新：2014-1-8 12:44:48 点击：
- 执行标准 -------
- 公称压力 20MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
| 一、用途 | |
|
|

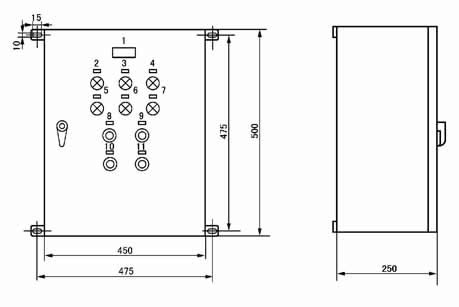

二、外形尺寸
|
三、标牌符号及文字
|
序号
|
符号
|
标牌文字
|
序号
|
符号
|
标牌文字
|
|
1
|
HL1
|
电源
|
6
|
HL4
|
油箱液位低
|
|
2
|
HL2
|
干油站工作
|
7
|
SB1
|
任意运转
|
|
3
|
HL3
|
加油泵工作
|
8
|
SB2
|
故障复位
|
|
4
|
HL4
|
供油时间延长
|
9
|
SB3
|
加油泵启动
|
|
5
|
HL5
|
超负载运转
|
10
|
SB4
|
加油泵停止
|

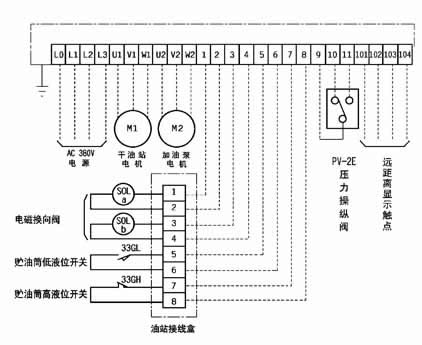

四、R1904型电气控制箱接线端子图
