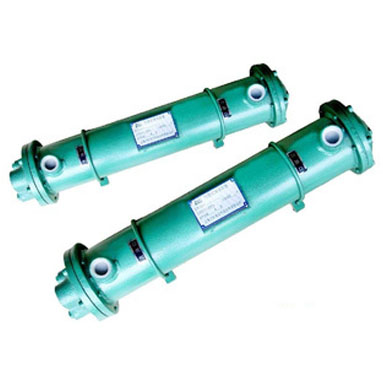

GLCQ、GLLQ型列管式冷却器
更新：2014-1-7 15:58:36 点击：
- 执行标准 JB/T7356-94
- 公称压力 0.63～1.6MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
一、概述
列管式油冷却器适用于冶金、矿山、水泥、电力、轻工、食品、化工、造纸等工业部门的稀油润滑系统和液压系统中用来冷却系统中的润滑油、液压油。
GLCQ、GLLQ型列管式冷却器是在JB/ZQ4004-86标准的基础上改进设计成JB/T7356-94标准的；产品适用于冶金、矿山、轻工、电力、化工等工业部门的稀油润滑装置，液压站和油压设备中，将热工作油冷却到要求的温度；冷却器的工作温度≤100℃，工作压力≤1.6MPa，一般工作压力≤1MPa；本产品体积小，重量轻、冷却效果好，便于维护检修；GLCQ 型的换热管采用紫铜翅片管，热交换系数>300kcal/m2·h·℃；GLLQ型采用裸(光)管，热交换系数>200kcal/m2·h·℃
二、技术参数
|
型号
|
公称
压力 MPa |
公称冷却面积m2
|
|
热交换器性能
|
|||||||||||||
|
介质粘
度等级 |
进油
温度 |
进水
温度 |
油温
降 |
压力损失
MPa |
油流量
与水流 量之比 |
热交换系数
K kcal/m2.h.℃ |
|||||||||||
|
℃
|
油侧
|
水侧
|
|||||||||||||||
|
GLCQ1
|
0.63
|
0.4
|
0.6
|
0.8
|
1
|
1.2
|
-
|
-
|
-
|
≤N100
|
55
±1 |
≤30
|
≥8
|
≤0.1
|
≤0.05
|
1:1
|
>300
|
|
GLCQ2
|
1.3
|
1.7
|
2.1
|
2.6
|
3
|
3.6
|
-
|
-
|
|||||||||
|
GLCQ3
|
1
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
||||||||
|
GLCQ4
|
13
|
15
|
17
|
19
|
21
|
23
|
25
|
27
|
|||||||||
|
GLCQ5
|
1.6
|
30
|
34
|
37
|
41
|
44
|
47
|
50
|
54
|
||||||||
|
GLCQ6
|
55
|
60
|
65
|
70
|
75
|
80
|
85
|
90
|
|||||||||
|
GLCQ3
|
0.63
|
4
|
5
|
6
|
7
|
-
|
-
|
-
|
-
|
≤N460
|
50
±1 |
1:1.5
|
>200
|
||||
|
GLCQ4
|
12
|
16
|
20
|
24
|
28
|
-
|
-
|
-
|
|||||||||
|
GLCQ5
|
35
|
40
|
45
|
50
|
60
|
-
|
-
|
-
|
|||||||||
|
GLCQ6
|
1
|
80
|
100
|
120
|
-
|
-
|
-
|
-
|
-
|
||||||||
|
GLCQ7
|
160
|
200
|
-
|
-
|
-
|
-
|
-
|
-
|
|||||||||
四、外形尺寸

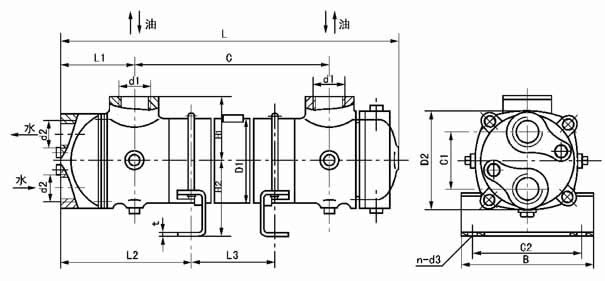

GLCQ 型冷却器外形图
GLCQ 型冷却器外形尺寸
|
型号
|
L
|
C
|
L1
|
H1
|
H2
|
D1
|
D2
|
X1
|
C2
|
B
|
L2
|
L3
|
t
|
n-d3
|
d1
|
d2
|
重量
kg |
|
GLCQ1-0.4/*
GLCQ1-0.6/* GLCQ1-0.8/* GLCQ1-1.0/* GLCQ1-1.2/* |
370
540 660 810 940 |
240
405 532 665 805 |
67
|
60
|
68
|
78
|
92
|
52
|
102
|
132
|
115
|
145
310 435 570 715 |
2
|
4-Φ11
|
G1
|
G3/4
|
8
10 12 13 15 |
|
GLCQ2-1.3/*
GLCQ2-1.7/* GLCQ2-2.1/* GLCQ2-2.6/* GLCQ2-2.5/* |
560
690 820 960 1110 1270 |
375
500 635 775 925 1085 |
98
|
85
|
93
|
120
|
137
|
78
|
145
|
175
|
172
|
225
350 485 630 780 935 |
2
|
4-Φ11
|
G1
|
G1
|
19
21 25 29 32 36 |
|
GLCQ3-4.0/*
GLCQ3-5.0/* GLCQ3-6.0/* GLCQ3-7.0/* |
840
990 1140 1310 |
570
720 870 1040 |
152
|
125
|
158
|
168
|
238
|
110
|
170
|
210
|
245
|
380
530 680 850 |
10
|
4-Φ15
|
G11/2
|
G11/4
|
74
77 85 90 |
|
GLCQ3-8.0/*
GLCQ3-9.0/* GLCQ3-10.0/* GLCQ3-11.0/* |
1470
1630 1800 1980 |
1200
1360 1530 1710 |
152
|
125
|
158
|
168
|
238
|
110
|
170
|
210
|
245
|
1010
1170 1340 1520 |
10
|
4-Φ15
|
G2
|
G11/2
|
96
105 110 118 |
|
GLCQ4-13/*
GLCQ4-15/* |
1340
1500 |
985
1145 |
197
|
160
|
208
|
219
|
305
|
140
|
270
|
320
|
318
|
745
905 |
12
|
4-Φ19
|
G2B
|
G2
|
152
164 |
|
GLCQ4-17/*
GLCQ4-19/* GLCQ4-21/* GLCQ4-23/* GLCQ4-25/* GLCQ4-27/* |
1660
1830 2010 2180 2360 2530 |
1305
1475 1655 1825 2005 2175 |
197
|
160
|
208
|
219
|
305
|
140
|
270
|
320
|
318
|
1065
1235 1415 1585 1765 1935 |
12
|
4-Φ19
|
G2
|
G2
|
175
188 200 213 225 |
|
GLCQ5-30/*
GLCQ5-34/* GLCQ5-37/* GLCQ5-41/* GLCQ5-44/* GLCQ5-47/* GLCQ5-51/* GLCQ5-54/* |
1932
2152 2322 2542 2712 2872 3092 3262 |
1570
1790 1960 2180 2350 2510 2730 2900 |
202
|
200
|
234
|
273
|
355
|
180
|
280
|
320
|
327
|
1320
1540 1710 1930 2100 2260 2480 2650 |
12
|
4-Φ23
|
G2
|
G21/2
|
-
- - - - - - - |
|
GLCQ6-55/*
GLCQ6-60/* GLCQ6-65/* GLCQ6-70/* GLCQ6-75/* GLCQ6-80/* GLCQ6-85/* GLCQ6-90/* |
2272
2452 2632 2812 2992 3172 3352 3532 |
1860
2040 2220 2400 2580 2760 2940 3120 |
227
|
230
|
284
|
325
|
410
|
200
|
300
|
390
|
363
|
1590
1770 1950 2130 2310 2490 2670 2850 |
12
|
4-Φ23
|
G21/2
|
G3
|
-
- - - - - - |
注：* 标注公称压力值

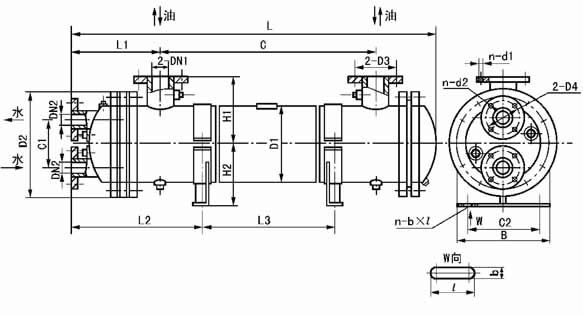

GLLQ 型冷却器外形图
GLLQ 型冷却器外形尺寸
|
型号
|
L
|
C
|
L1
|
H1
|
H2
|
D1
|
D2
|
C1
|
C2
|
B
|
L2
|
L3
|
D3
|
D4
|
n-d1
|
n-d2
|
n-b×l
|
DN1
|
DN2
|
重量
kg |
|
GLLQ3-4/* *
|
1165
|
682
|
265
|
190
|
210
|
219
|
310
|
140
|
200
|
290
|
367
|
485
|
100
|
100
|
4-
Φ18 |
4-Φ18
|
4-20×28
|
32
|
32
|
143
|
|
GLLQ3-5/* *
|
1465
|
982
|
785
|
168
|
||||||||||||||||
|
GLLQ3-6/* *
|
1765
|
1282
|
1085
|
110
|
40
|
184
|
||||||||||||||
|
GLLQ3-7/* *
|
2065
|
1512
|
1385
|
220
|
||||||||||||||||
|
GLLQ4-12/* *
|
1555
|
860
|
345
|
262
|
262
|
325
|
435
|
200
|
300
|
370
|
497
|
660
|
145
|
145
|
65
|
65
|
319
|
|||
|
GLLQ4-16/* *
|
1960
|
1365
|
1065
|
380
|
||||||||||||||||
|
GLLQ4-20/* *
|
2370
|
1775
|
1475
|
440
|
||||||||||||||||
|
GLLQ4-24/* *
|
2780
|
2175
|
350
|
1885
|
160
|
8-
Φ17.5 |
4-20×30
|
80
|
505
|
|||||||||||
|
GLLQ4-28/* *
|
3190
|
2585
|
2295
|
566
|
||||||||||||||||
|
GLLQ4-35/* *
|
2480
|
1692
|
500
|
315
|
313
|
426
|
535
|
235
|
300
|
520
|
700
|
1232
|
180
|
180
|
8-Φ18
|
100
|
100
|
698
|
||
|
GLLQ4-40/* *
|
2750
|
1962
|
1502
|
766
|
||||||||||||||||
|
GLLQ4-45/* *
|
3020
|
2202
|
515
|
725
|
1772
|
210
|
817
|
|||||||||||||
|
GLLQ4-50/* *
|
3290
|
2472
|
2042
|
125
|
900
|
|||||||||||||||
|
GLLQ4-60/* *
|
3830
|
3012
|
2582
|
1027
|
||||||||||||||||
|
GLLQ4-80/* *
|
3160
|
2015
|
700
|
500
|
434
|
616
|
780
|
360
|
750
|
935
|
935
|
1555
|
295
|
295
|
8-
Φ22 |
8-Φ23
|
4-25×32
|
200
|
200
|
1617
|
|
GLLQ4-100/* *
|
3760
|
2615
|
2155
|
1890
|
||||||||||||||||
|
GLLQ4-120/* *
|
4360
|
3215
|
2755
|
2163
|
1、第一个* 标注公称压力值，第二个* 标注水管程数(四管程标S，双管程不标注)。下表同。
2、法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》中PN=1MPa 的规定。
2、法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》中PN=1MPa 的规定。

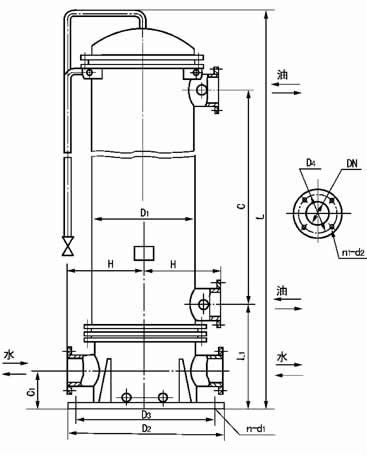

GLLQ 型立式冷却器外形图
GLLQ 型立式冷却器外形尺寸
|
型号
|
L
|
C
|
L1
|
C1
|
H
|
D1
|
D2
|
D3
|
DN
|
D4
|
n-d1
|
n-d2
|
重量
kg |
|
GLLQ5-35/* *L
|
2610
|
1692
|
470
|
150
|
315
|
426
|
640
|
590
|
80
|
160
|
6-Φ30
|
4-Φ18
|
734
|
|
GLLQ5-40/* *L
|
2880
|
1962
|
802
|
||||||||||
|
GLLQ5-45/* *L
|
3120
|
2202
|
100
|
180
|
8-Φ18
|
853
|
|||||||
|
GLLQ5-50/* *L
|
3390
|
2472
|
936
|
||||||||||
|
GLLQ5-60/* *L
|
3930
|
3012
|
1063
|
||||||||||
|
GLLQ6-80/* *L
|
3255
|
2015
|
705
|
235
|
500
|
66
|
1075
|
1015
|
125
|
210
|
6-Φ40
|
1670
|
|
|
GLLQ6-100/* *L
|
3855
|
2615
|
1943
|
||||||||||
|
GLLQ6-120/* *L
|
4455
|
3215
|
150
|
240
|
8-Φ23
|
2215
|
|||||||
|
GLLQ7-160/* *L
|
3320
|
2010
|
715
|
602
|
820
|
1210
|
1150
|
2768
|
|||||
|
GLLQ7-200/* *L
|
3970
|
2660
|
200
|
|
3340
|
1、法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》中PN=1MPa 的规定。
2、** 标注见前表。
2、** 标注见前表。
