一、概 述

CDQ型电动润滑泵装置由DB型单线润滑泵、DJB-50型电动加油泵、ZYCDQ-DKX型电气控制柜、DR4-5型液压自动换向阀及防护柜组成，适用于双线润滑系统，也可取消DR4-5型液压自动换向阀则可适用于单线润滑系统。各组成部件的技术参数和外形尺寸详见本样本。

二、技术参数

1、系统公称流量：0～25、0～45、0～50、0～90ml/min
2、系统公称压力：20MPa
3、 加油泵公称流量：50L/h
4、加油泵公称压力：1.5MPa
5、单线泵电机功率：0.37kW(流量为0～25或0～45ml/min)或0.55kW(流量为0～50或0～90mL/min)
6、加油泵电机功率：0.18kW
7、单线泵贮油桶容积：8L
8、加油泵贮油桶容积：25L

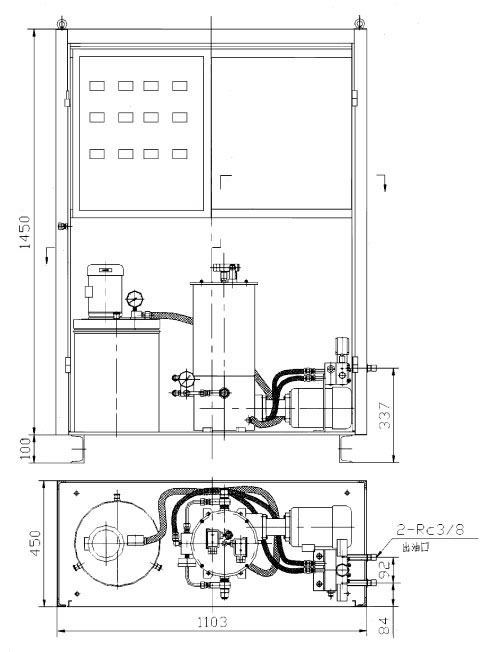

三、外形尺寸
