一、概 述

ZYP型液压自动换向阀是我厂吸收国外先进技术、在同类产品DR4-5基础上自行研制开发的新一代产品，它广泛适用于冶金、化工、电力、水泥机械、建材机械、港口机械双线干油集中润滑系统中，尤其适用于冶金行业快速离检干油润滑系统、水泥机械环式润滑系统中。具有结构紧凑、体积小、重量轻、外型美观、操作方便、换向稳定、压力波动值小、使用压力等级高、性能可靠、压力直观、换向压力可调等优点，代替了国内20Mpa、40Mpa液压换向阀、二位四通电磁阀、三位四通电磁阀，以及末端必需配备的压力操纵阀、压差开关、电气管线配置等元件，组成干油润滑系统，从而减少了系统故障、降低了投资成本。本阀可配置行程开关或接近开关，从而实现整个系统的控制。



二、功能和结构说明

本阀为二位四通自动液压换向阀，上平面设有两块压力表和调压手轮。换向压力由手轮调节，顺时针压力升高，反之压力降低。本阀门进油口P与泵出油口连接，回油口R接贮油桶，供油口Ⅰ、Ⅱ分别与两条供油管路连接。工作时当Ⅰ路油压达设定压力，换向阀自动切换到Ⅱ路，这样润滑泵就能循环往复地向两条管路供送润滑脂。



三、技术参数

型号	公称压力Mpa	额定流量ml/min	换向压力Mpa	介质	重量kg
ZYP-P5	40	220	1-35	润滑油和润滑脂	6.8
ZYP-P10	40	455	1.5-35	(NLGI0#-2#)	11.7



四、订货说明

订货时只需按上表型号订货即可，如需带行程开关或接近开关，请注明。

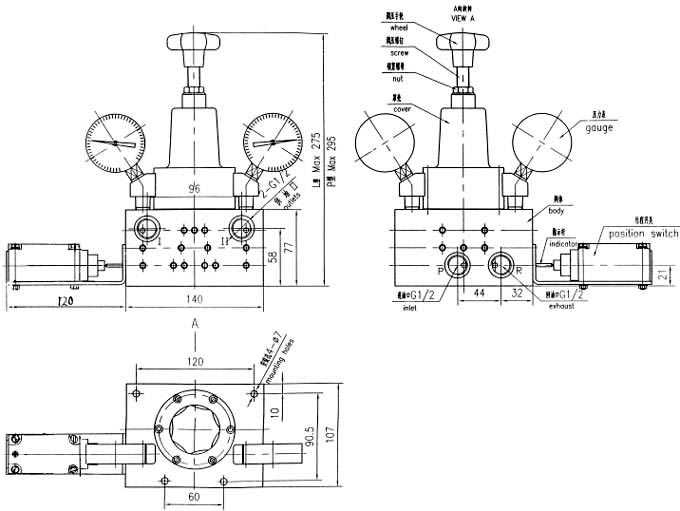

五、结构和外形尺寸







六、使用要领
1.换向阀的换向压力可调，调节手轮向下旋，换向压力伸高，反之，换向压力降低。
2.安装位置要合理，上方要有足够的空间调节调压螺钉；
3.按照阀体或说明书中的接口代号正确配管；
4.阀的进油口安装过滤器，保证进入阀中的油清洁无污染；
5.应在本说明书规定的使用压力范围内使用；
6.如换向阀不动作，先看调压螺钉是否旋得太低，弹簧已无压缩量，如不是这种情况，一般为油中有杂质，活塞卡死，应请专业人员清洗阀体和活塞。
