HZJ系列管夹

更新：2013-12-31 14:34:43 点击：

执行标准 -------
公称压力 40MPa
商品品牌富尔来润滑
订购电话 013806282296

产品介绍

一、概述

　　HZJ系列管夹是目前国内管夹中综合指标最佳的系列产品。适用于液压、润滑、气动和高压水系统管子的固定。系统工作压力可达40MPa；工作温度-40～+250℃；适用管子外径范围较宽，可从F6mm～F426mm。尤其对于具有振动源区域更经济合理又安全可靠。它广泛应用于冶金、矿山、化工、煤炭、重型机械、工程机械和农业机械等行业的液压、润滑、气动和高压水系统管路。

二、特点

　　1、HZJ系列管夹具有抗振动、抗冲击、夹持力强度高、重量轻、耐腐蚀、耐高温、使用寿命长等特点。管夹主体材料采用高牌号球墨铸铁精铸而成；夹持面衬垫胶圈（板）材料根据工作温度确定：工作温度小于或等于100℃时，采用普通橡胶；工作温度大于100℃小于150℃时，采用丁氰橡胶，工作温度大于150℃小于250℃时，采用氟橡胶制造。底板材料采用整体钢板制造，确保了底板与管夹、底板与基面（支架）或机体的连接强度。管夹与底板连接采用两只螺栓（螺柱）紧固，便于维修或保养时的拆装。
2、HZJ系列管夹与国内外的塑料管夹、铝合金管夹、钢（钢板）管夹相比，使用寿命是塑料管夹的50倍，是铝合金管夹的30倍，是钢板管夹的15倍。
3、HZJ系列管夹现有22个规格，62种管径，适用管子外径为F6mm～F426mm。
4、根据水平排列固定管子的数量不同，每种规格有两类管夹，即单管夹和双管夹，根据管夹与基面（支架）或机体连接方式不同，每种规格的管夹有带底板和不带底板两种。
5、根据管子上下排列的层数不同，同一规格的管夹有单层和双层两种，如排列需超出双层以上的层数时，订货时请提出，上层管夹数量应等于或小于下层管子数。
6、HZJ系列管夹外表面涂黑色或黄色油漆，亦可根据用户需要涂油漆。

三、型号说明：

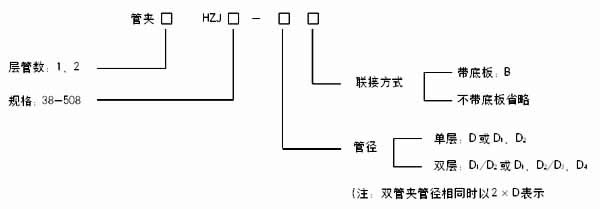

1、型号：

2、标记示例：
(1)单管夹，单层，管径D=18，带底板
管夹1HZJ50-18B
　　 (2)单管夹，双层，上层管径D1=18，下层管径D2=22，带底板
管夹1HZJ50-18/22B
　　 (3)双管夹，单层，管径不同，D1=18，D2=22，带底板
管夹2HZJ50-18、22B
　　 (4)双管夹，单层，管径相同，D1=D2=18，带底板
管夹2HZJ50-2×18B
　　 (5)双管夹，单层，管径相同，D1=D2=18，不带底板
管夹2HZJ50-2×18
　　 (6)双管夹，双层，管径不同，上层管径D1=16，D2=18，下层管径D2=20，D4=22，带底板
管夹2HZJ-16、18/20、22B
　　 (7)双管夹，双层，每层管径相同，上层管径D1=D2=18，下层管径D3=D4=22，带底板
管夹2HZJ-2×18/2×22B
　　 (8)单、双管夹，双层，上层为单管夹，管径D1=18，下层为双管夹，管径D2=D3=22，带底板
管夹1/2HZJ50-18/2×22B
　　 (9)双管夹，双层，管径D1=16，D2=18， D3=D4=22，带底板
管夹2HZJ50-16、18/2×22B

四、外形尺寸：

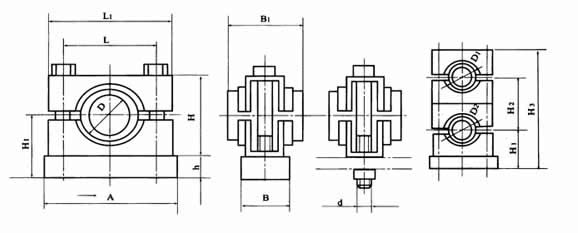

1、单管夹

双层

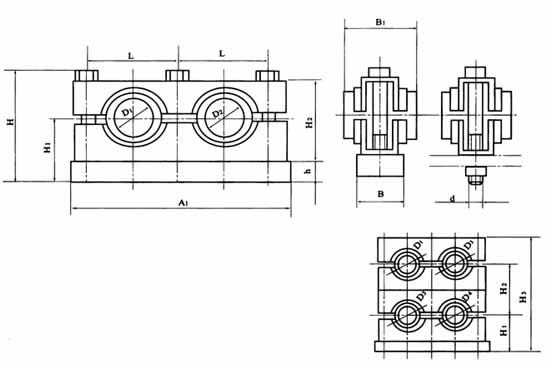

2、双管夹

双层

型号	管子外径D、D1、D2	A	A1	B	B1	d	H
HZJ38	6、8、10、12、14、16	63	101	18	32	M8	50
HZJ50	16、18、20、22、25	75	125	20	36	M8	62
HZJ75	25、28、32、34、40、42	102	177	24	44	M10	89
HZJ100	42、48、50、60、63	130	230	32	52	M12	116
HZJ140	63、70、83、89、102	182	322	35	62	M12	168
HZJ148	102、108	188	336	36	56	M12	176
HZJ156	108、114	196	352	38	58	M14	184
HZJ166	114、127	206	372	42	60	M14	211
HZJ172	127、133	214	386	46	64	M14	221
HZJ182	133、140	224	406	50	68	M16	130
HZJ194	140、152	236	430	54	74	M16	246
HZJ201	152、159	248	449	56	76	M16	253
HZJ212	159、168	266	478	58	78	M18	268
HZJ263	168、194	292	530	60	80	M18	294
HZJ294	194、219	318	581	62	84	M18	323
HZJ319	219、245	348	639	66	88	M20	355
HZJ347	245、273	376	695	68	104	M20	387
HZJ347	273、299	405	752	76	112	M22	417
HZJ375	299、325	465	840	82	122	M24	463
HZJ408	325、351	506	914	90	130	M27	503
HZJ447	351、377	578	1025	98	142	M30	542
HZJ508	377、426	668	1176	108	152	M32	607

产品型号	管子外径D、D1、D2	H1	H2	H3	h	L	L1
HZJ38	6、8、10、12、14、16	31	38	88	12	38	58
HZJ50	16、18、20、22、25	37	50	112	12	50	70
HZJ75	25、28、32、34、40、42	51.5	75	164	14	75	96
HZJ100	42、48、50、60、63	66	100	216	16	100	125
HZJ140	63、70、83、89、102	93	150	318	18	140	176
HZJ148	102、108	97	158	334	18	148	182
HZJ156	108、114	101	166	350	18	156	190
HZJ166	114、127	114.5	193	404	18	166	200
HZJ172	127、133	119.5	203	424	18	172	208
HZJ182	133、140	125	210	440	20	182	218
HZJ194	140、152	133	226	472	20	194	230
HZJ201	152、159	136.5	233	486	20	201	240
HZJ212	159、168	145	246	514	22	212	260
HZJ263	168、194	158	272	566	22	238	286
HZJ294	194、219	172.5	301	624	22	263	311
HZJ319	219、245	189.5	331	686	24	291	343
HZJ347	245、273	205.5	363	750	24	319	371
HZJ347	273、299	220.5	393	810	24	347	415
HZJ375	299、325	245.5	435	898	28	375	459
HZJ408	325、351	266.5	473	976	30	408	498
HZJ447	351、377	288.5	507	1049	35	447	567
HZJ508	377、426	321	572	1179	35	508	660

　　订货说明:(1)钢管外径尺寸如不符合规格中的外径系列时，可特殊订货。
　　　　　　 (2)单管夹标注时，在产品型号前写1；双管夹标注时，在产品型号前写2。

五、使用说明:
　　 1、管路布置在设备上时，可采用带底板的管夹，底板直接焊接在设备上。

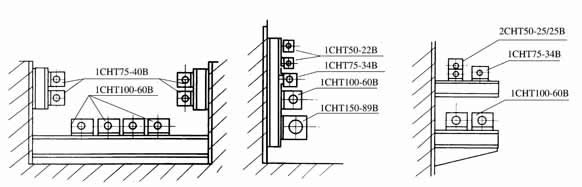

2、管路布置在地沟内，沟的侧壁上有埋设件（钢板）。当采用带底板的管夹时，把底板焊在槽钢上，槽钢焊在埋钢上，见图1。当采用不带底板的管夹时，管夹用螺栓连接在槽钢上，这时槽钢上要钻孔。管夹一般采用一列布置，亦可交错布置。
3、管路沿地沟的侧壁布置，壁上有埋设件，管夹的底板焊在槽钢上，槽钢焊在埋设件上，见图2。
4、管路布置在地沟侧壁的支架上，支架焊在埋设件上，管夹的底板焊在支架上，管夹悬臂较大时，要注意支架的强度，见图3。
