XYHZ型稀油润滑装置
更新：2014-1-9 9:35:50 点击：
- 执行标准 -------
- 公称压力 0.5MPa
- 商品品牌 富尔来润滑
- 订购电话 013806282296
产品介绍
一、应用范围及结构特点
XYHZ系列稀油润滑装置，适用于冶炼、轧制、矿山、电力、石化、建材等机械设备的稀油循环润滑系统中；其工作介质粘度等级为N22～460的工业润滑油。
Q≤800L/min的装置为整体式结构，在制造厂内组装试验合格后出厂；Q＞800L/min的装置为分体式结构，在制造厂内组装试验后解体散件出厂，再到用户现场进行二次组装。Q≥1000L/min的装置，具体结构依据用户要求设计。
二、技术参数
|
公称
流量L/min |
油箱容积m3
|
电动机
|
过滤
能力L/min |
换热
面积 m2 |
冷却水管通径mm
|
冷却水
耗 量m3/h |
电加热器功率kW
|
压力罐容量
m3 |
蒸气
耗量kg/h |
蒸气管通径
mm |
出油口通径
mm |
回油口通径
mm |
重量
kg |
|
|
极数P
|
功率kW
|
|||||||||||||
|
6.3
|
0.25
|
4
|
0.75
|
110
|
1.3
|
15
|
0.6
|
3
|
-
|
-
|
-
|
15
|
32
|
375
|
|
10
|
0.6
|
400
|
||||||||||||
|
16
|
0.5
|
4
|
1.1
|
3
|
25
|
1.5
|
6
|
-
|
-
|
-
|
25
|
50
|
500
|
|
|
25
|
1.5
|
530
|
||||||||||||
|
40
|
1.25
|
2:4:6
|
2.2
|
270
|
6
|
32
|
3.6
|
12
|
-
|
-
|
-
|
32
|
65
|
1000
|
|
63
|
7
|
3.8
|
1050
|
|||||||||||
|
100
|
2.5
|
4:6
|
4
|
680
|
13
|
50
|
6
|
18
|
-
|
-
|
-
|
50
|
80
|
1650
|
|
125
|
5.5
|
15
|
7.5
|
1700
|
||||||||||
|
160
|
4.0
|
2:4:6
|
5.5
|
19
|
65
|
9.6
|
24
|
-
|
-
|
-
|
65
|
125
|
2050
|
|
|
200
|
7.5
|
23
|
12
|
2100
|
||||||||||
|
250
|
6.3
|
2:4:6
|
11
|
1300
|
30
|
65
|
15
|
36
|
-
|
-
|
-
|
80
|
150
|
2950
|
|
315
|
37
|
19
|
3000
|
|||||||||||
|
400
|
10.0
|
2:6
|
15
|
55
|
65
|
24
|
48
|
-
|
-
|
-
|
80
|
200
|
3800
|
|
|
500
|
30
|
3850
|
||||||||||||
|
630
|
16.0
|
2:4:6
|
18.5
18.5 30 |
2300
|
70
|
80
|
38
|
48
|
-
|
-
|
-
|
100
|
250
|
5700
|
|
800
|
90
|
48
|
5750
|
|||||||||||
|
1000
|
31.5
|
2:4:6
|
30
|
2800
|
120
|
150
|
90
|
-
|
3
|
180
|
60
|
125
|
250
|
-
|
|
1250
|
40.0
|
2:4:6
|
37
|
4200
|
120
|
150
|
113
|
-
|
4
|
220
|
60
|
125
|
250
|
-
|
|
1600
|
50.0
|
2:4:6
|
45
|
6800
|
160
|
200
|
144
|
-
|
5
|
260
|
60
|
150
|
300
|
-
|
|
2000
|
63.0
|
2:4:6
|
55
|
9000
|
200
|
200
|
180
|
-
|
6.3
|
310
|
60
|
200
|
400
|
-
|
注：表中过滤能力是在过滤精度0.08mm,介质粘度46×10.5m2/s。滤油压差△P=0.02MPa条件下的理论值。
|
项 目
|
单位
|
参数值
|
备 注
|
||
|
装置公称压力
|
MPa
|
0.5
|
|
||
|
装置介质粘度
|
m2/s
|
2.2×10-5～46×10-5
|
|
||
|
过滤精度
|
mm
|
0.08～0.13
|
|
||
|
冷
却 器 |
|
℃
|
≤30
|
|
|
|
进水压力
|
MPa
|
0.4
|
如采用江河水冷却，需经过滤
|
||
|
进油温度
|
℃
|
≤50
|
沉淀处理
|
||
|
油温度
|
℃
|
≥8
|
|
||
|
加
热 方 式 |
电加热
|
-
|
-
|
用于Q≤800L/min装置
|
|
|
蒸
汽 加 热 |
蒸汽温度
|
℃
|
≥133
|
|
|
|
蒸汽压力
|
MPa
|
0.3
|
用于Q≥1000L/min装置
|
||
|
公称流量
|
-
|
-
|
|
||
|
装置油介质工作温度
|
℃
|
40±5 9
|
|||
三、装置原理图

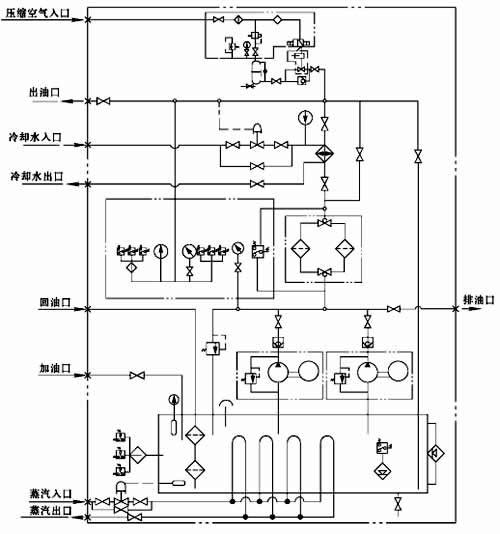

图1 Q≤800L/min用自力式温调阀的装置系统图

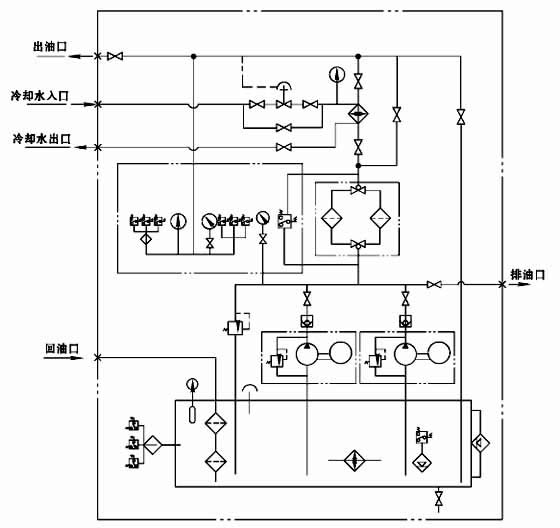

图2 Q≤800L/min用温度调节器的装置系统图

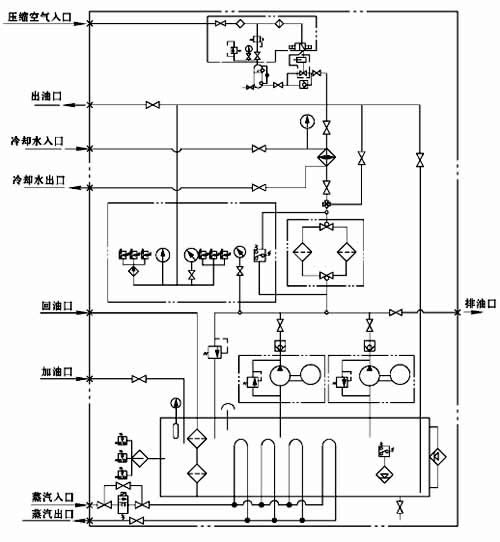

图3 Q≥1000L/min用自力式温调阀的装置系统图

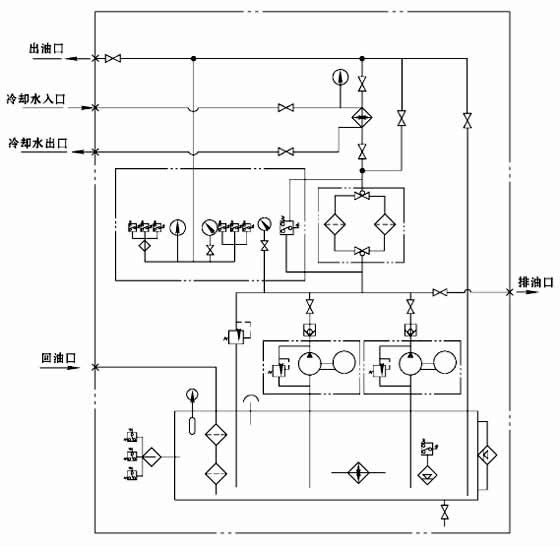

图4 Q≥1000L/min用温度调节器的装置系统图
